系統背景：

近年來，開關柜燒毀爆炸事故時有發生，而且一旦發生就造成非常嚴重的電網事故。爆炸事故有不少是由于其內斷路器的動、靜觸頭接觸不良導致，電力人員往往從使用年限，安裝工藝，操作方法等電氣方面考慮分析故障原因，而忽視了材料方面的問題。電力人員在新建站或新上開關柜內開關的檢測中也缺乏材料方面檢測的設備和手段。

開關柜斷路器觸頭部分包括梅花觸頭和靜觸頭，其接觸面的鍍銀層厚度檢測是個檢測盲點，開關制造廠家將導電觸頭的接觸部位采用電鍍的方式在表面鍍一層銀，銀具有優良的導電性來防止觸頭的氧化，提高電導率。

合格厚度的鍍銀層是保證接觸電阻達標的基本條件，直接影響高壓開關觸頭的可靠性和運行壽命。另外，由于開關設備的觸頭在運行時需要具備“自潔”功能，即觸頭接觸插入抽出時需要通過摩擦來進行表面自清潔，為了防止鍍銀層在摩擦過程中過度減薄或者剝落，鍍銀層通過保證一定的厚度來保證其安全性。

應用現狀：

在眾多的元素檢測手段中，XRF技術是唯一的不需要復雜樣品前處理的檢測技術，真正實現固體樣品的現場直接檢測。

產品類型：

系統性能：

整機可靠

采用密封的防撞擊塑料外殼。

塑料外殼之間嚴格密封，良好的防塵防水。

儀器穩定

大面積的散熱裝置提高炎熱環境下的性能和穩定性。

在-10~+50°C均能穩定使用。

充分防護

儀器的屏幕、鼻錐、手柄都填充了橡膠防震，防止運輸?shù)绕陂g的沖擊。

配置專門的防護網，防止檢測時碎屑、不規則樣品時破壞檢測器。

MiX5型手持式分析儀的設計通過了IP54認證

體積小，MiX5是業內體積最緊湊的手持XRF

完備的X射線防護

小型近距離感應器，緊靠分析窗口，可以保證儀器能安全簡單的檢測小型樣品。

專用的小樣品分析X防護罩和儀器座。

最大電壓和電流設置的情況下，任何位置輻射泄露小于1 μSv/h。

高亮度的”X射線”警示燈。

快速易用

啟動僅20秒，無需再次校準

市面上最大的顯示器4.3英寸，可以使用手套操作

智能手機式的操作，操作簡單直觀

16G閃存可存儲10萬組數據+譜圖+樣品圖片

預存高達1600余項的牌號庫，識別方便

內置攝像頭，方便記錄樣品和精確定位

最小可測1mm直徑的樣品

配備了藍牙、Wi-Fi、USB等連接方式

最長的電池時長10-12h

MiX5擁有4.3寸的大屏幕，方便用戶操作和數據讀取

基于Linux系統開發的專用軟件

無需PC，數據報告可直接由U盤導出

可用Wi-Fi、藍牙實時將數據上傳到電腦或打印機

無需安裝PC軟件，瀏覽器打開

改進的X光學設計

50KV、4W銠靶光管

大發散角，提高樣品光通量

10mm2大面積硅漂移檢測器

能量分辨率145 eV

可靠性：

IP防護等級測試

壽命測試

跌落測試

沖擊測試

性能測試

現場應用：

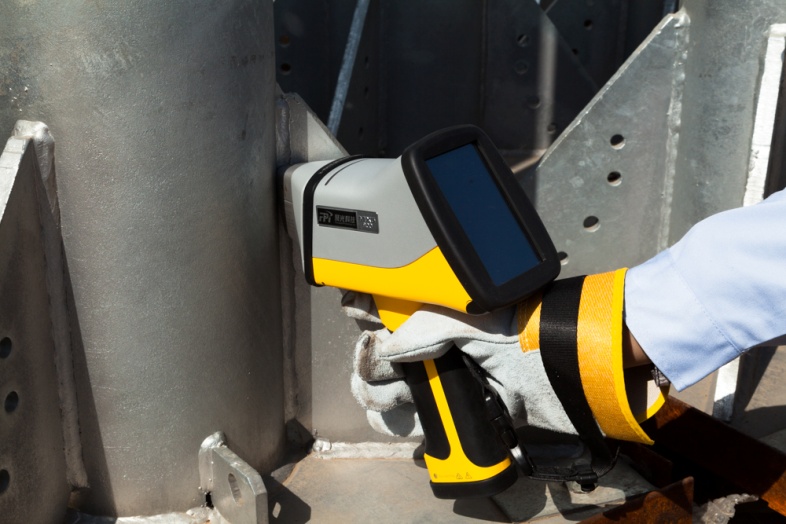

金屬鍍層測厚

MiX5系列手持式合金分析儀采用了世界領先的X熒光分析技術，能快速、精確及無損的分析多種材質，以及金屬鍍層厚度。X熒光測厚技術相比電渦流法、磁感應法、Beta散射法等具有更高的精度，可在數秒內完全無損的得到金屬鍍層厚度。主要可以應用于汽車、航空航天、工業設計、緊固件、切削工具等行業，為客戶提高電鍍效率，加強過程控制，監控產品質量提供巨大幫助。

檢測范圍：1－60μm，檢測相對誤差：＜5.0%
